Главная страница / Каталог проектов / 115-001-Л

Просмотр

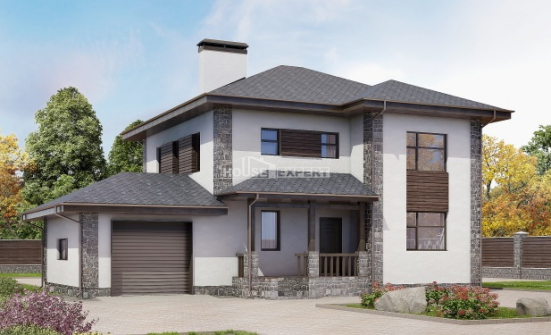

  • 115-001-Л Проект двухэтажного дома с мансардой, простой домик из газобетона Реж, House Expert
  • 115-001-Л Проект двухэтажного дома с мансардным этажом, небольшой коттедж из поризованных блоков Нижняя Салда, House Expert
  • 115-001-Л Проект двухэтажного дома с мансардным этажом, небольшой дом из бризолита Камышлов, House Expert
  • 115-001-Л Проект двухэтажного дома с мансардой, бюджетный загородный дом из керамзитобетонных блоков Сысерть, House Expert

  • 115-001-Л Проект двухэтажного дома с мансардой, небольшой загородный дом из арболита Красноуральск, House Expert
  • 115-001-Л Проект двухэтажного дома с мансардой, скромный дом из блока Красноуральск, House Expert
  • 115-001-Л Проект двухэтажного дома мансардой, современный коттедж из газобетона Красноуральск, House Expert
  • 115-001-Л Проект двухэтажного дома с мансардным этажом, бюджетный дом из керамзитобетонных блоков Лесной, House Expert
Стоимость проекта
60 000
Способы оплаты

Дополнительные услуги:






Купить проект сейчас
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

Общая площадь дома :115,26 м2
Габариты застройки :10,5 x 11,4 м
Количество этажей :2
Цокольный этаж:нет
Гараж:нет
Сейсмостойкость:до 7 баллов
Кровля:гибкая черепица
Отделка фасада:облицовочный кирпич
Отделка цоколя:камень
Перекрытие:деревянное
Фундамент:свайный
Материал стен:блок 300 мм, утеплитель 100 мм



Проект дома 115-001-Л. 1 этаж Проект дома 115-001-Л. 1 этаж
1 этаж
Высота этажа: 3,1 м
Состав помещений, м2
Тамбур 2,37
Холл 9,59
Сан. узел 5,5
Жилая комната 22,16
Кухня-столовая 11,22
Гостиная 16,53
Шкаф встроенный 0,98
Котельная 5,64
Итого: 73,99

Проект дома 115-001-Л. 2 этаж Проект дома 115-001-Л. 2 этаж
2 этаж
Высота этажа: 1,6 - 3 м
Состав помещений, м2
Лестница 4,75
Холл 3,65
Жилая комната 14,73
Шкаф встроенный 3,7
Шкаф встроенный 2,31
Жилая комната 12,13
Итого: 41,27




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 115-001-Л
name
Для того, чтобы задать вопрос зарегистрируйтесь

Конструктивные решения
ТитулВедомость рабочих чертежейПлан свайного поляПлан ростверкаСечение А-А, Б-БСпецификация элементов фундамента. Ведомость расхода стали. Спецификация материалов на ростверкПлан плит перекрытия на отм. -0,450 (низ плиты). Узел 1, 2План плит перекрытия на отм. +3,130 (низ плиты). Узел 3Монолитный участок Му-1Монолитный участок Му-2, Му-3Узел 4. Спецификация элементов на монолитные участки Му-2, Му-3Спецификация и ведомость расхода стали на перекрытияСхема расположения перемычек 1-го этажаСхема расположения перемычек 2-го этажаПлан кровлиПлан стропил. План мауэрлатовРазрез 1-1Разрез 2-2, узел 5, 6Разрез 3-3, узел 7Спецификация на стропильную кровлю. Общие указания

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
    •
  • Язык проекта: Русский;
    •
  • Система едениц измерений в проекте: метрическая;
